全数子系列视频光端机是采用全数字无压缩技术，集视频、音频、数据、以太网为一体进行传输的光通

信设备。支持高分辨率运动、静止图象无失真传输，克服了传统模拟调频、调相、调幅光端机多路信号同

时传输时相互干扰、易受环境影响、传输质量低、稳定性差等缺陷。本设备可将四路视频，八路双向数据

（RS232与RS422/RS485可选）或音频、E1以及一路以太网等信号复用在同一光纤上传输。可根据用户的实

际需要进行配置，灵活实现各种组网方案，大大降低了组网成本，有效的保护了用户投资。

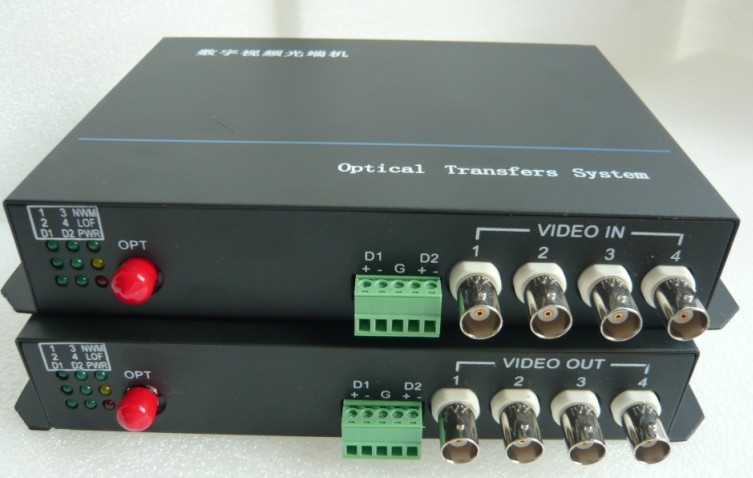

光端机发射端和接收端



1.1、性能特征



光纤接口>>



物理型式                            FC ，ST，SC

光纤种类                            单模/多模光纤，单纤或双纤

传输距离                            20公里

视频接口>>



物理型式                            BNC 75-5座（1~4路）

视频输入/输出                  1Vpp 正负峰间电压（75Ω）

视频带宽                           5Hz – 10MHz

微分增益失真                   < 2%

微分相位失真                   < 0.7%

场倾斜                                < 1%

信噪比                              （SNR）>67dB

接受灵敏度                        -34dbm

运行模式                            单向/双向



数据接口>>                         （选件）



物理型式                            四芯工业端子（RJ-45座可选）

协议标准                             RS-232/RS-422/RS485可选

数据格式                             NRZ

通信速率                              <300Kbps

运行模式                             单工/双工



音频接口>>                          （选件）



物理型式                             四芯工业端子（RJ-45座可选）

音频输入/输出阻抗           600Ω平衡/非平衡

音频输入/输出电平           典型0dBm

频率响应                             10Hz – 20KHz

音频数码位宽                     24比特

信噪比                                  80Db



以太网接口>>                   （选件）



物理型式                             RJ-45座（1路）

兼容协议                             IEEE802.3/IEEE802.3u

传输速率                             10/100M自适应

用户模式                             自适应/半双工/全双工



E1接口>>                                （选件）



物理型式                              BNC 75-5座

兼容协议                              G.703,G.704

传输速率                              2.048Mbps



1.2、外型尺寸



单机型                                   145mm(长)×120mm(宽)×35mm(高)



1.3、电源与功率



单机型电源                          直接供电 +5V DC 、3A

                                               外接电源适配器 ～220V

机架型电源                          直接供电～220V AC 、1A

                                                或-48V DC（特殊配置）



1.4、环境要求



工作温度                                 -40℃ ~ +85℃

相对湿度                                 0～95%
