1.1 工程简介
     本工程项目采用“交钥匙”工程方式，即我们以总承包方式提供完整的全新设备，包括设计、制造、运输、安装施工、调试、验收及质量保证期内的维修等。
1.2设计项目
     电视监控系统（CCTV）●线缆铺设配套，网络传输。
1.3设计依据
略
1.4设计思想
采用先进的技术和设备，综合运用监视、控制等技术手段，为维护好学公司校的生产管理、财产安全、公共秩序和保证该系统的安全运作及实现现代化综合管理提供必要的技术条件。
保安系统产品来自世界各地，种类及品牌林林列列，当中良莠不齐，在所难免。由于专业性强，非专业技术人员很难深入了解其性能，这就要求设计人员必须站在用户立场，从以下几个方面进行综合考虑。
①厂牌形象:
一般知名度高又来自发达国家的品牌都具有一定的专业水平，而保安系统工程属于固定资产投资，选用具有良好形象厂商的产品，更能保障设备的技术先进、质量优良和安全可靠性。
②专业化程度:
具有相当专业水平的厂商，其系统设备也齐全，并具有可靠的稳定性。而东拼西揍的设备组合，其系统品质自然会大打折扣。
③专业素质及维修能力:
不管产品品质有多好，总归有出故障的一天，具有专业素质的售后服务能力，对用户很重要。
④设备的整体性:
尽可能在一个系统中选用同一厂牌的设备，使产品性能得以充分体现，以提高系统的稳定性和使用寿命。
⑤方便用户操作:
根据使用环境，选配容易操作的系统，使系统功能得以充分利用。而方便的系统操作更能满足用户需要。
⑥系统的扩展能力:
当今科技日新月异，尤其是电子产品，更新换代率更高。较强的系统扩展能力，可以让用户在需要时，只需增加少量部件即可使系统得以扩展，以提高使用价值。
⑦产品的延续性:
充分考虑产品的发展趋势，不会因科技进步，使产品很快被淘汰。
⑧实用的系统设备:
根据使用场合选配实用的设备“量体裁衣”，尽量避免选用超过所需功能的设备，既不实用，也浪费投资。
⑨设备技术指标的真实性:
只有真实的技术指标才有参考价值，而一些厂商为了促销产品，弄虚作假，会使用户受骗上当。
⑩价格因素:
在满足需要的前提下，寻求一个合理的投资是很有必要的，但“一分钱一分货”，过于压低价格，将会损害用户自己的利益。
1.5设计原则
本方案设计根据“人防、技防、物防相结合”的基本原则和“严密、合理、可靠、经济、完善”的设计思想，努力做到安全、周密、实用、兼顾其它，具体应遵循的原则如下：
（1）先进性和实用性原则
整个系统的先进性，取决于设计人员是否具有创新意识，是否熟练掌握了这一行业的最新技术，以及是否能预见到今后几年企业对监控系统提出的新要求．本次监控工程的建设，不仅要求设计严密、布局合理，能与新技术、新产品接轨，而且所选择的设备应在实施若干年后，亦能保持其功能完善而且不落后．同时应符合实际需要，不能华而不实，否则势必造成投资过大和浪费。总之，就是要做到先进，实用，合理。
（2）可靠性和稳定性原则
系统的可靠性和稳定性取决于选型设备的质量水平，专业名牌设备能保证设备的系统化及稳定性。这就要求设计人员必须站在甲方的立场，尽可能在一个系统中选用同一厂牌的设备，使产品性能得以充分体现，以提高系统的可靠性和稳定性，系统的可靠性越高，抗损性就越强，从而得以延长设备使用寿命。
（3）系统的可扩展性原则
整个系统应具有较强的扩展功能。随着技术的不断进步，企业等监控需求也将会发生变化，因此，本次监控系统的设计与实施应考虑到将来系统在容量和功能上可扩展的实际需要，也就是说可灵活增减或更新各个子系统来满足不同时期的需要，能够在较长时间内保持系统的完善性和领先地位。
（4）安全性和保密性原则
在系统设计中，既要考虑信息资源的充分共享，又要注意信息的保护和隔离，因此系统应分别针对不同的应用和不同的通讯环境，采取不同的措施，包括系统安全机制、数据存取的权限控制等。
（5）设计施工标准化原则
本次安防工程各环节的工作均要求严格按照相关规范标准原则开展；
1.7设计目标
以客观要求为基础，采用具有目前国际上先进水平的技术和设备，建立一个安全可靠、经济实用，使用方便的现代化监控系统，以达到节省人力和科学化管理，降低运行成本的目的。

设计方案
2.1概述
闭路监控系统能在人们无法直接观察的场合，却能实时、形象、真实地反映被监视控制对象的状况，且能做到全天候24小时不间断进行，现已成为人们在现代化管理中一种极为有效的观察管理工具。由于它具有只需一人在控制中心操作就可观察许多区域，甚至远距离区域的独特功能，被认为是保安工作之必须手段，因此闭路电视监控系统在现代化生产管理和护卫中起独特作用。
本系统采用统一的技术规范、兼容明晰的信息格式，将高性能的系统设备有机地集成在一起，构成一个高度自动化的闭路电视监控管理系统。保证图像清晰、色彩真实、防闪稳定和操作容易，并可在所处环境下长期可靠地运行。

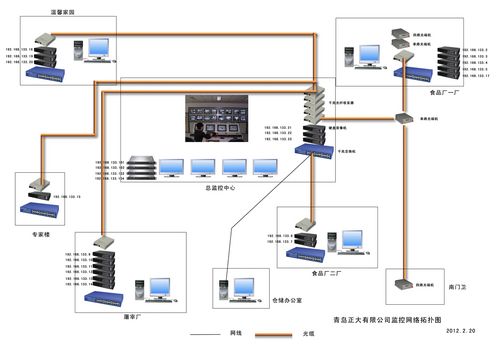

2.2系统构成
本系统主要由三方面组成：前端（摄像监视端）总计258个监控点、中端（信号、图像传送媒介）、分中心控制端（公司院区，办公楼，屠宰厂，食品一厂，食品二厂，食品三厂，仓储部共计7个）,监控中心端。
为了使整个监控系统能够满足实际应用的要求,避免重复建设造成不必要的浪费，本系统充分考虑了以后系统扩充以及和各级远程多媒体数字监控网的连接等。
（2）传输网络
每个监控点的图像和控制信号，采用高屏蔽视频线缆送到分中心监控点。在各个分中心监控点接入硬盘录像机（DVR）进行分中心的实时监控和存储。
（3）监控总中心
每个的监控点图像和控制信号，在分监控中心变为数字信号，通过光纤传输到送到总监控中心的数字监控工控主机。在主机解码后上监控电视墙。本地监控图像做多画面显示/单独全屏显示、监控。
2.4系统设计功能
（1）针对目前的网络技术及数字化视频监控的发展，在整个的区域内只用光纤布设一套骨干网络就可以实现分控点和总控中心的视频信息传输。
（2）监控前端设备视频信号，通过电缆送入硬盘录像机（DVR）主机的AV输入端进行数字信号转换，分控中心进行全实时录像，硬盘录像机采用视频监控专用大容量硬盘，保障录像数据至少保留15天。
（3）每个分控中心和汇聚点能通过视频监控软件迅速查看本控制点位的录像机的视频图像，进行区域监控。
（4） 在分控点通过交换机把各个硬盘录像机（DVR）的数字视频线号汇聚后通过光纤宽带主干网远程传输到总监控中心，接入速率1000M。在总监控中心进行全局性监控。
（5）本系统有良好的防雷和接地系统设计，以适应在长期运行中的可靠性和安全性。
（6）监控中心通过视频监控软件可以控制前端整个系统的任意一台摄像机，拥有最高控制权限.，可以接管任意一台球机的控制权限。
（7）本系统采用全数字视频信号传输，结合骨干局域网络IP的优势和特点可以满足公司的长足发展，系统升级及扩容，控制灵活，管理中心不受区域限制，方便中心的搬迁和移动。同时还可以为升级远程网络监控打下基础。
（8）在公司指定的监控中心采用屏幕墙加控制台模式，各个分控点的数字信号通过工控机和视频解码卡把数字信号解码为模拟视频信号，接入总控中心的监控屏幕墙。
2.5传输线缆铺设配套部分
传输部分是监控系统的图像信号通路，主要传输图像信号，本系统传输线路由视频电缆、电源电缆、音频线缆等构成。视频电缆的好坏，直接关系到图像信号的噪声、失真及清晰度等。
本监控系统由于涉及面积比较大，设备分布相对比较分散，合理的规划线路的铺设连接方案就变得尤为重要，为了保障所连接设备的要求，根据所提供的带尺寸比例的平面图纸以及点位分布和连接方案估算出各种线材的需求量，在线材的铺设和线头的连接上必须符合规范的工艺流程。所涉及主要线材在下面做一说明：
●视频电缆及光纤
对于其他远端和近端的距离差距比较大，可采用两种规格的视频线缆，远端可考虑采用75-5的型号，近端可考虑采用75-3的型号，最终目的也是为了在监控中心有良好的视频效果。采用单模8芯光纤，适合数字视频信号的长距离传输。
●线槽线管
室内走线要求用PVC线管，室外地下埋管要求尽量利用到目前已有的预埋管道或采用渡锌铁管等。
●其它辅材
我们将周全考虑并使用规范连接系统设备使其正常运行还需要的其它所有附属材料。
2.6控制部分
控制部分是本系统的“心脏”，也是系统功能的指挥中心，本系统采用集中监视与控制方式，设置控制中心，以达到集中控制与管理之功效。控制系统由硬盘录像机（DVR），信号解码，工控机处理控制及显示等组成。
