该监控系统属于旧系统升级和新增系统的结合，之前用于监控外围，训练场等室外场所的模拟球机被保留下来，采用ACTi主流级的单路视频服务器SED-2140T共28台将模拟视频源编码转换为网络数字信号，接入平台管理系统中。在新增的弹药库，兵器室等点位选用19台红外一体网络摄像机ACM-1311P部署，由于监控场合的特殊性，需要24小时不间断的提供清晰的画面。ACM-1311P采用SonySuperHADCCD,内置红外灯，可以在零照度的条件下采集到清晰的图片，确保了弹药库和兵器室等重要场合的安全。

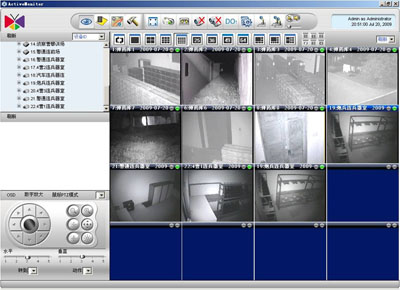

　　管理平台方面，在监控中心部署ACTi提供的64路NVR管理平台，它集实时监控，录像存储，数字矩阵和视频转发为一体，非常方便操作和管理，并可以使用NVR工作站版软件和IE浏览器两种方式访问NVR服务器，实现多站点管理的应用需求。

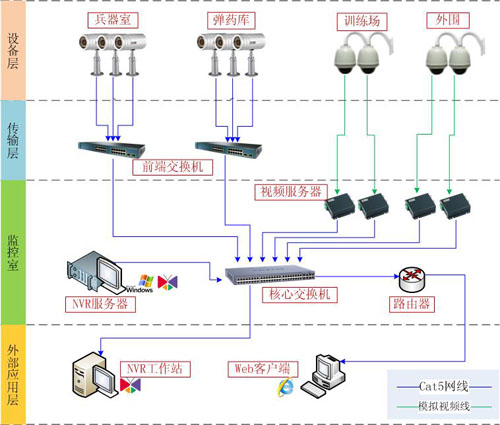

系统架构:
