机械排烟系统组成及主要构件的性能要求


来自:山东彤昇消防科技有限公司 发布日期:2023/5/22 浏览统计:258

在介绍机械排烟系统之前,先了解下什么是排烟系统?排烟系统是采用自然排烟或机械排烟的方式,将房间、走道等空间的火灾烟气排至建筑物外的系统,分为自然排烟系统和机械排烟系统。

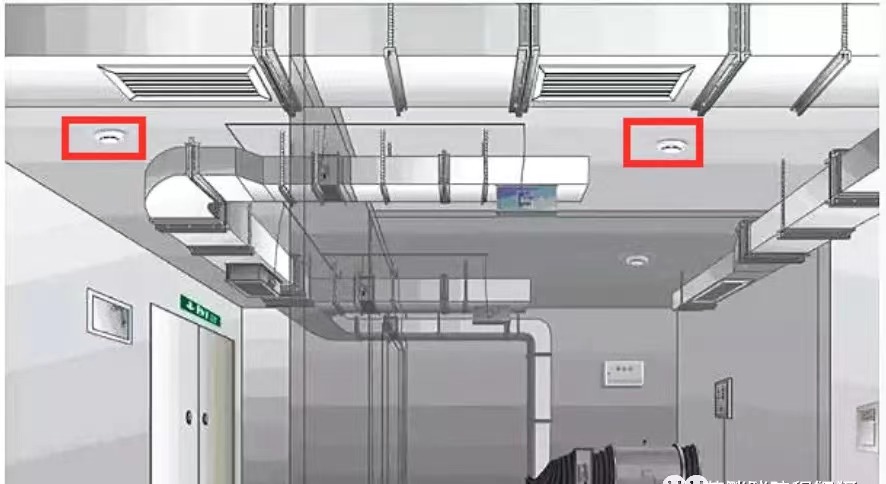

自然排烟:利用火灾热烟气流的浮力和外部风压作用,通过建筑开口将建筑内的烟气直接排至室外的排烟方式,我们主要是看机械排烟系统,如下图:


可以看出,机械排烟系统主要由排烟阀(口)、排烟防火阀、排烟管道、排烟风机等组成。

当发生火灾时,由同一防烟分区内的两只独立的火灾探测器的报警信号,作为排烟口、排烟窗或排烟阀开启的联动触发信号,并应由消防联动控制器15s内联动控制排烟口、排烟窗或排烟阀的开启,同时在30s内停止该防烟分区的空气调节系统。由排烟口、排烟窗或排烟阀开启的动作信号,作为排烟风机启动的联动触发信号,并应由消防联动控制器联动控制排烟风机的启动。

一、首先来看下什么是排烟防火阀?与排烟阀的区别?

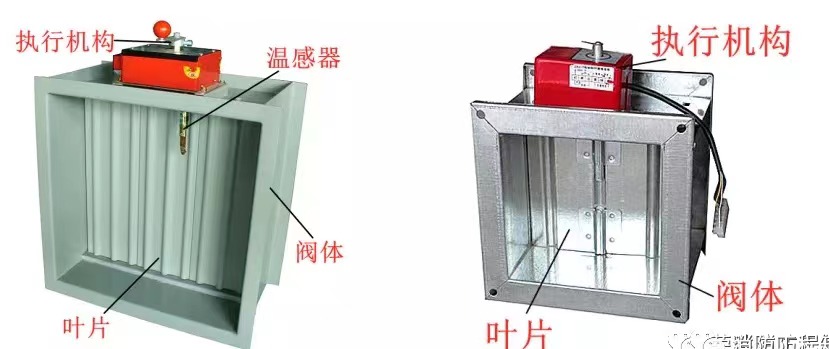

安装在机械排烟系统的管道上,平时呈开启状态,火灾时当排烟管道内烟气温度达到280℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门。一般由阀体、叶片、执行机构和温感器等部件组成。如下图:



排烟阀是安装在机械排烟系统各支管端部(烟气吸入口)处,平时呈关闭状态并满足漏风量要求,火灾时可手动和电动启闭,起排烟作用的阀门。一般由阀体、叶片、执行机构等部件组成,排烟阀无温感器

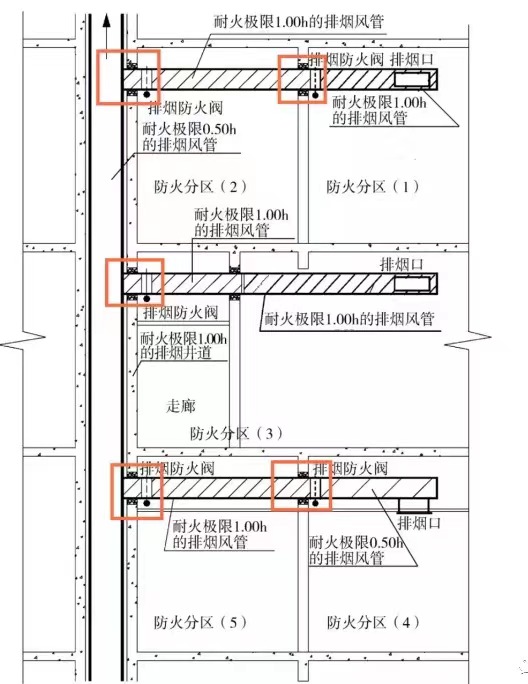

排烟防火阀应具有在280℃时自行关闭和联锁关闭相应排烟风机、补风机的功能:下列部位应设置排烟防火阀,①垂直主排烟管道与每层水平排烟管道连接处的水平管段上;②一个排烟系统负担多个防烟分区的排烟支管上;③排烟风机入口处;④排烟管道穿越防火分区处。


二、其次看排烟风机的要求,排烟风机一般可采用离心风机排烟专用的混流风机轴流风机,与加压送风机的区别是:排烟风机应满足280℃时连续工作30min,因为当排烟风道内烟气温度达到280℃时,烟气中已带火,此时应停止排烟,否则烟火扩散到其他部位会造成新的危害

对比其他场所排烟风机要求:

①隧道区间隧道内消防排烟风机应能在250℃下连续正常运行不小于1.0h

②地铁:地下车站的排烟风机在280℃时应能连续工作不小于1.0h地上车站和控制中心及其他附属建筑的排烟风机在280℃时应能连续工作不小于0.5h。只有隧道内的是在250℃下连续工作。

三、排烟管道:采用不燃材料制作,当吊顶内有可燃物时,吊顶内的排烟管道应采用不燃材料进行隔热,并应与可燃物保持不小于150mm的距离

四、排烟系统产品的主要性能要求

产品名称

应符合的标准

主要性能

排烟阀

《建筑通风和排烟系统用防火阀门》(GB15930-2007)

复位功能、可靠性、漏风量

排烟防火阀

复位功能、温感器动作性能、可靠性、漏风量、耐火 性能

排烟风机

《消防排烟风机耐高温试验方法》(XF211-2009)

耐高温性能


排烟阀与排烟防火阀主要性能的区别,排烟阀无温感器动作性能与耐火性能排烟防火阀的耐火时间应不小于1.50h
