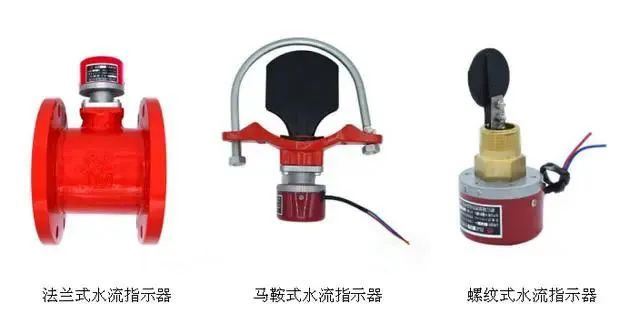

水流指示器分类

01

水流指示器工作原理

水流指示器的叶片与水流方向垂直，喷头开启后引起管道中的水流动，当桨片或膜片感知水流的作用力时带动微动开关动作，接通延时线路，延时器开始计时。

到达设定的延时时间后，叶片仍向水流方向偏转无法回位，电触点闭合，输出信号。

当水流停止时，桨片和动作杆复位，触点断开，信号消除。

02

水流指示器设置和安装要求

1.水流指示器的功能，是及时报告发生火灾的部位。

2.信号阀安装在水流指示器前的管道上，与水流指示器间的距离不宜小于300mm。

3.水流指示器的最大工作压力为1.2MPa。

4.具有延迟功能的水流指示器延迟时间为2~90s。

5.水流指示器一般适用于湿式、干式、预作用、循环启闭式、自动喷水—泡沫联用系统中。

6.可不设置情况：

当一个湿式报警阀组仅控制一个防火分区或一个层面的喷头时。由于报警阀组的水力警铃和压力开关已能发挥报告火灾部位的作用，故此种情况允许不设水流指示器。

仅用于保护钢屋架、桁架而独立设置的报警阀，水流指示器所起到的报警作用有限，可考虑不安装水流指示器。

03

检查要求

1.铭牌清晰、有安全操作指示标识和产品说明书。

2.有水流方向的永久性标识。

3.各组件不得有机构松动、明显的加工缺陷，表面不得有明显锈蚀、图层剥落、起泡、毛刺等缺陷；水流指示器桨片完好。

4.检查水流指示器灵敏度，试验压力为0.14~1.2MPa，流量不大于15.0L/min时，水流指示器不报警；流量在15.0~37.5L/min任一数值时，可报警可不报警，到达37.5L/min一定报警。

04

其他

1.为使系统维修时关停的范围不致过大而在水流指示器入口前设置阀门时，要求该阀门采用信号阀，以便显示阀门的状态，其目的是为了防止因误操作而造成配水管道断水的故障。

2.当1只喷头启动或从末端试水装置处放水时，水流指示器应有信号返回消防控制中心。

3.水流指示器不动作或信号不正常，可能是由于桨片被管腔内杂物堵塞，调整螺母与触头未调整到位或电路接线脱落造成的，应采取相应的合理措施排除故障，如清除水流指示器管腔内的杂物，将调整螺母与触头调整到位，检查并重新将脱落电路接通等。

知识拓展——水流指示器

1.水流指示器公称直径为25mm，50mm，65mm，80mm，100mm，125mm，150mm，200mm。

2.抗冲击性能

将一只试件固定在试验台上，在外壳三个互相垂直的的方向施加6.8J的冲击能量，每方向冲击一次。经三次6.8J能量的冲击后不得有零件松动而妨碍水流指示器动作。试验后应进行灵敏度试验，试验结果应符合标准要求。

3.耐水冲击性能

将被测水流指示器按正常工作位置安装在试验管路上，调节水的流速，使其快速从0上升到5.4m/s，保持此流速10s，然后快速流速降到0，试验后，受水冲击后应复位迅速。且试验后应进行灵敏度试验，试验结果应符合标准要求。

4.耐水压性能

将水流指示器安装在正常工作位置上并充满水，缓缓地将压力升至2.4MPa，并保持5min，然后检查试件不得有破裂及渗漏不得出现永久变形或损坏现象。

5.过载能力

水流指示器按标准规定进行试验时，其组件不得出现过热烧毁、坑点或触点粘合等现象。
